La distancia de instalación entre los soportes de guía para un compensador de manga es un factor crucial que afecta directamente el rendimiento, la seguridad y la vida útil del compensador y todo el sistema de tuberías. Como proveedor de compensador de manga confiable, entendemos la importancia de este parámetro y estamos comprometidos a proporcionar a nuestros clientes información profesional y productos de alta calidad.
Comprender el compensador de manga

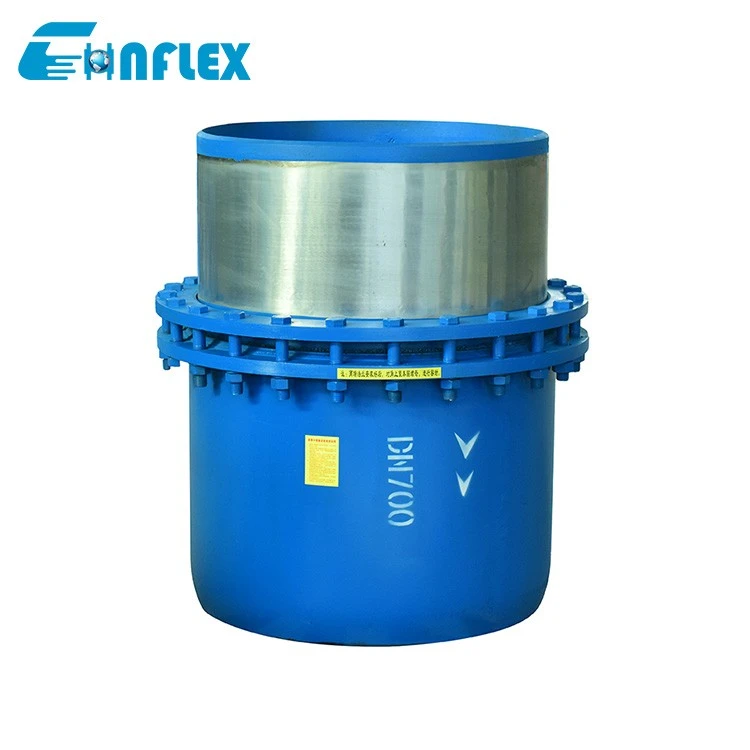

Un compensador de manga, también conocido como compensador telescópico, es un dispositivo utilizado en los sistemas de tuberías para absorber la expansión y la contracción térmica, así como la vibración y el desplazamiento. Consiste en una manga externa y una manga interna que puede deslizarse entre sí, lo que permite que el compensador ajuste su longitud de acuerdo con los cambios en la tubería. Puede encontrar más información sobre nuestros compensadores de manga en nuestro sitio webCompensador de manga.
El papel de los soportes de guía
Los soportes de guía juegan un papel vital en la operación de un compensador de manga. Sus funciones principales incluyen:
- Guiando el movimiento: Los soportes de guía aseguran que el compensador de manga se mueva en línea recta durante el proceso de expansión y contracción. Esto ayuda a evitar que el compensador se desvíe o la interferencia, lo que podría provocar daños o un rendimiento reducido.
- Soporte de la tubería: Proporcionan soporte a la tubería cerca del compensador, reduciendo el estrés en el compensador y la tubería misma. Esto es especialmente importante en tuberías de larga distancia o tuberías con grandes variaciones térmicas.
- Protección del compensador: Al limitar el movimiento de la tubería, los soportes de guía protegen al compensador de la manga de las fuerzas laterales excesivas y los momentos de flexión, lo que puede causar desgaste y falla prematuros.
Factores que afectan la distancia de instalación de los soportes de guía
La distancia de instalación entre los soportes de guía para un compensador de manga no es un valor fijo y está influenciada por varios factores:
- Diámetro de la tubería: En general, los diámetros de tubería más grandes requieren una distancia de instalación más corta entre los soportes de guía. Esto se debe a que las tuberías más grandes tienen una expansión y contracción térmica más significativas, y las distancias más cortas entre los soportes de guía pueden controlar mejor el movimiento de la tubería.
- Cantidad de expansión térmica: Cuanto mayor sea la expansión térmica o la contracción de la tubería, más cerca se deben instalar los soportes de guía. Esto es para garantizar que el compensador de manga pueda absorber efectivamente la expansión y la contracción sin exagerar.
- Material de tubería: Diferentes materiales de tubería tienen diferentes coeficientes de expansión térmica. Por ejemplo, las tuberías hechas de materiales con altos coeficientes de expansión térmica, como las tuberías de plástico, pueden requerir un espaciado de soporte de guía más cercano en comparación con las tuberías de metal.
- Velocidad fluida: Los fluidos de alta velocidad en la tubería pueden causar una vibración más significativa y fuerzas dinámicas. En tales casos, la distancia de instalación entre los soportes de guía puede necesitar reducirse para soportar mejor la tubería y proteger el compensador de manga.
Calculando la distancia de instalación de los soportes de guía
Existen varios métodos para calcular la distancia de instalación adecuada de los soportes de guía para un compensador de manga. Un enfoque común se basa en estándares y directrices de la industria. Por ejemplo, algunos estándares recomiendan que el primer soporte de guía se instale a una distancia de 4 a 6 veces el diámetro de la tubería del compensador, y los soportes de guía posteriores deben instalarse a intervalos de 10 a 15 veces el diámetro de la tubería.
Tomemos un ejemplo simple. Supongamos que tenemos una tubería de acero con un diámetro de 100 mm y una expansión térmica significativa debido al flujo de fluido de alta temperatura. De acuerdo con las pautas generales, el primer soporte de guía debe instalarse a una distancia de 400 a 600 mm del compensador de manga. Los soportes de guía posteriores se pueden instalar a intervalos de 1000 - 1500 mm.
Sin embargo, es importante tener en cuenta que estas son solo estimaciones aproximadas. En la práctica, a menudo se requiere un análisis de ingeniería detallado, teniendo en cuenta todos los factores mencionados anteriormente. Esto puede implicar el uso del software de ingeniería asistida por computadora (CAE) para simular el comportamiento térmico de la tubería y determinar la distancia de instalación óptima de los soportes de guía.
Las consecuencias de la distancia de instalación incorrecta
La instalación de los soportes de guía a una distancia incorrecta puede tener varias consecuencias negativas:
- Daño del compensador: Si los soportes de guía están demasiado separados, el compensador de manga puede experimentar un movimiento lateral excesivo o flexión, lo que provoca daños en los elementos de sellado, la manga en sí u otros componentes. Esto puede provocar una fuga del fluido en la tubería y requerir reparaciones o reemplazos costosos.
- Concentración de tensión de tubería: El espacio inadecuado de la guía del soporte puede causar concentración de estrés en la tubería, especialmente cerca del compensador. Esto puede conducir a la falla de la fatiga de la tubería con el tiempo, reduciendo la seguridad general y la confiabilidad del sistema.
- Rendimiento reducido: Una distancia de instalación incorrecta también puede reducir el rendimiento del compensador de manga. Es posible que no pueda absorber de manera efectiva la expansión y contracción térmica, lo que puede provocar una mayor presión en la tubería y daños potenciales a otros equipos conectados a la tubería.
Nuestro compromiso como proveedor de compensador de manga
Como proveedor de compensador de manga líder, no solo proporcionamos compensadores de manga de alta calidad, sino que también ofrecemos soporte técnico profesional. Nuestro equipo de ingenieros experimentados puede ayudarlo a determinar la distancia de instalación óptima de los soportes de guía en función de sus condiciones específicas de tuberías. También suministramos otros productos relacionados comoAccesorios ranurados de hierro dúctilyAbrazadera de reparación de tuberías de aguaPara satisfacer todas sus necesidades relacionadas con la tubería.
Contáctenos para su compra y consulta
Si necesita compensadores de manga o tiene alguna pregunta sobre la instalación de los soportes de guía, le recomendamos que se comunique con nosotros. Nuestros expertos están listos para proporcionarle información detallada, asesoramiento técnico y precios competitivos. Esperamos establecer una asociación a largo plazo con usted y ayudarlo a lograr un sistema de tuberías confiable y eficiente.
